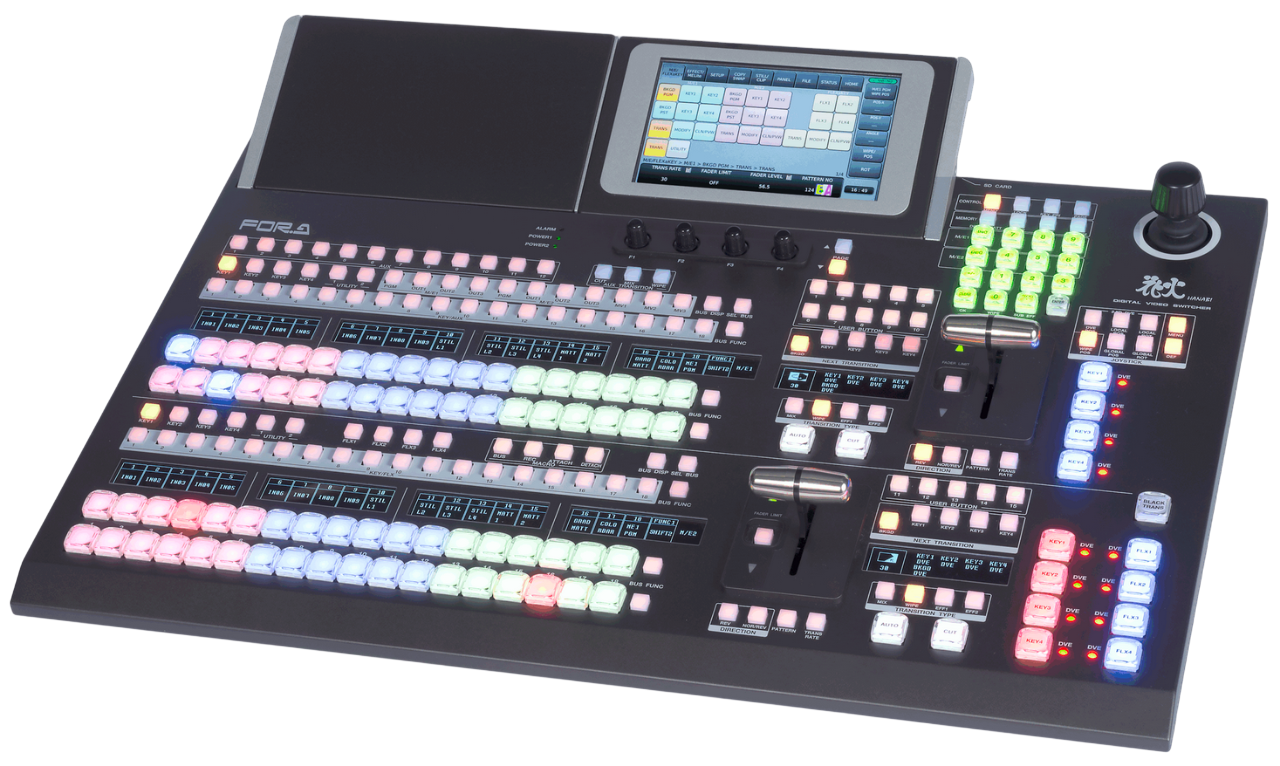

サイズ

[HVS-100]
430 (W) x 225 (D) x 88 (H) mm
480 (W) (ラック⾦具付き)

[HVS-100OU]
420 (W) x 246 (D) x 87.2 (H) mm

重量

[HVS-100]
6.9 kg

[HVS-100OU]
2.6 kg

定格電圧/消費電力

【電源電圧】
[HVS-100]
AC100V〜240V ±10%, 50/60Hz

[HVS-100OU]
AC100V〜240V ±10%, 50/60Hz
DC 12V (付属 AC アダプターより供給)

【消費電⼒】
[HVS-100]
207 W (100-120 V 時), 198 W (220-240 V 時)

[HVS-100OU]
13W (AC100-120 V 時)、14 W (AC220-240 V 時)

仕様

【ビデオフォーマット】
1080i/59.94, 50
1080p/23.98, 24, 25, 29.97
1080PsF/23.98, 24, 25, 29.97
720p/59.94, 50
525/60 (NTSC), 625/50 (PAL)
【HVS-100EXP3G】
1080p/59.94, 50

【ビデオ⼊⼒】
HD-SDI: 1.5Gbps または SD-SDI: 270Mbps 75Ω BNC x 8
【HVS-100EXP3G】
3G-SDI (Level-A/Level-B): 3Gbps
【HVS-100DI-A】
HD-SDI: 1.5Gbps または SD-SDI: 270Mbps
4 ⼊⼒または 2 ⼊⼒ BNC
【HVS-100AI】
HD/SD アナログコンポーネントまたはアナログコンポジット
1.0V(p-p) 2 ⼊⼒ BNC
【HVS-100PCI (RGB)】
1080p: XGA〜WUXGA (1080p/50, 59.94), HDTV
1080i: XGA〜WUXGA, HDTV
720p: XGA〜WXGA, HDTV
SD: VGA〜XGA, SDTV
2 ⼊⼒ (HDCP ⾮対応) HDMI (タイプ A)、VGA

【ビデオ出⼒】
HD-SDI: 1.5Gbps または SD-SDI: 270Mbps
75Ω BNC x 4 (AUX1-4、クロスフェードスイッチ可能)
[HDMI]
HDTV (1080p, 1080i, 720p ) SDTV (SD)
(HDCP ⾮対応) HDMI (タイプ A) x 1
【HVS-100EXP3G】
3G-SDI (Level-A): 3Gbps
【HVS-100DO】
HD-SDI: 1.5Gbps または SD-SDI: 270Mbps
2 出⼒ BNC
【HVS-100AO】
HD/SD アナログコンポーネントまたはアナログコンポジット
1.0V(p-p) 2 出⼒ BNC
【HVS-100PCO】
[HDMI: RGB]
2 出⼒ (HDCP ⾮対応) HDMI (タイプ A ), VGA
1080p: SXGA〜WUXGA (1080p/23.98, 24 以外), HDTV
1080i: SXGA〜WUXGA, HDTV
720p: SXGA, WXGA, HDTV
SD: SVGA, SDTV
[VGA)]
【ゲンロック⼊⼒】
BB: NTSC: 0.429V(p-p)/PAL: 0.45V(p-p)または 3 値シンク: 0.6V(p-p)
75Ω BNC x 1 ループスルー (未使⽤時は 75Ωで終端してください。)
【ゲンロック位相調整】
⽔平位相: ±1H
【ゲンロック出⼒】
BB: NTSC: 0.429V(p-p)/PAL: 0.45V(p-p)または 3 値シンク: 0.6V(p-p)
75Ω BNC x 1
【信号処理⽅式】
4:2:2 デジタルコンポーネント
【量⼦化】
HD/SD-SDI: 10-bit
【FS／プロセスアンプ】
全⼊⼒にフレームシンクロナイザー、プロセスアンプ機能付き
【エフェクト】
BKGD、KEY で使⽤可能
[WIPE]
100 パターン、ボーダー、ソフトネス
[2D DVE]
36 パターン
【サブエフェクトチャンネル】
x 2（SBEF1, SBEF2) 、⼊⼒段に搭載
【トランジション】
[操作]
フェーダー、AUTO ボタン、CUT ボタン
[種類]
MIX、WIPE (DVE も含む)
【静⽌画／動画メモリー】
[静⽌画⽤]
2 メモリー (バックアップ機能付き)
[動画⽤]
2 メモリー 、録画可能時間︓各 7.5 秒 (HD 素材)
【KEY/DSK 】
ｘ4 (KEY x 2、DSK x 2)、
バスキー、ルミナンスキー、FULL キー、
KEY1、KEY2: エッジ/シャドウ
DSK1、DSK2: AUX 出⼒へ直接表⽰可能
【クロマキーチャンネル】
x 1 (スイッチャー素材、直接出⼒)
【DVE チャンネル】
x 4 (2D) BKGD, KEY, DSK で使⽤可能
【マルチビューワーチャンネル】
x 1 (2/4/5/7/9/10/11/16 分割)
[表示]
タイトル、タリー、オーディオメーター、 セーフティーエリア、ボーダー
[レイアウト保存機能]
8 パターン
PGM 出⼒に対して 1 フレームディレイ
【イベントメモリー】
100 イベント: イベントリコール時、クロスフェード切換可能
【⼊⼒映像引き込み範囲】
±0.5 H (1080/50p Level-B: -0.3 H〜+0.7H)
【⼊出⼒ディレイ】
[最⼩ディレイ]
HD: 1H, SD: 1H
[FS またはアップリサイズエンジン使⽤時]
1-2 フレーム + 最⼩ディレイ
[FS またはアップリサイズエンジン
+ DVE 使⽤時]
2-3 フレーム + 最⼩ディレイ
[FS またはアップリサイズエンジン
+ 出⼒リサイズエンジン
+ DVE 使⽤時]
3-4 フレーム + 最⼩ディレイ

備考

1式
