サイズ

313（幅）× 108（奥行）× 59（高さ）mm

重量

1.2kg（本体のみ）

定格電圧/消費電力

【消費電流】
2.1A
【消費電力 】
25W

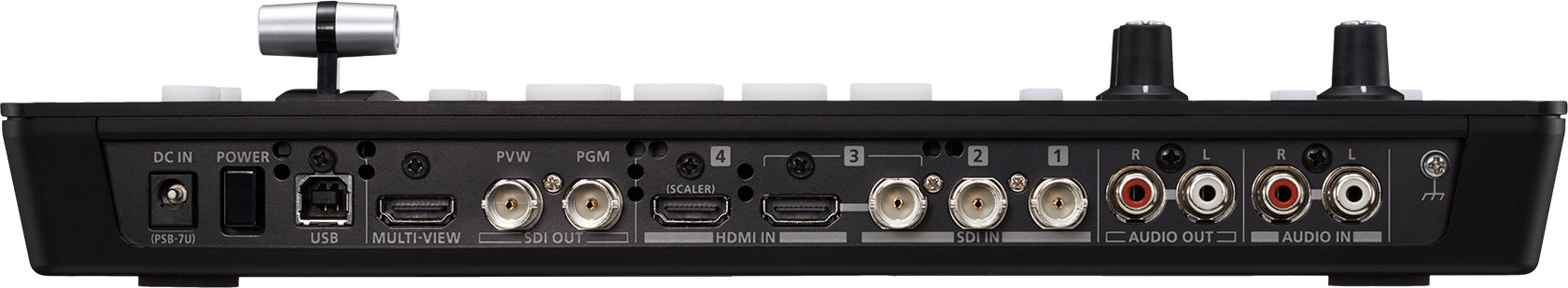

コネクター

映像
【入力端子】
[SDI INPUT]
BNC × 3
※ SMPTE 424M（SMPTE 425M-AB）、292M 準拠
[HDMI INPUT]
Type A（19 ピン）× 2
※ HDCP 対応

【出力端子】
[SDI OUT:PGM]
BNC × 1
※ SMPTE 424M（SMPTE 425M-AB）、292M 準拠
[SDI OUT:PVW]
BNC × 1
※ SMPTE 424M（SMPTE 425M-AB）、292M 準拠
[HDMI OUT:MULTI-VIEW]
Type A（19 ピン）× 1
※ HDCP 対応

音声
【入力端子】
〈デジタル〉
[SDI INPUT ]
BNC× 3
[HDMI INPUT ]
HDMI TypeA 19 ピン×2
〈アナログ〉
[AUDIO IN]
RCA ピン・タイプ
[MIC]
ステレオ・ミニ・タイプ、プラグイン・パワー対応

【出力端子】
〈デジタル〉
[SDI OUT:PGM]
BNC × 1
[SDIOUT:PVW]
BNC×1
[HDMIOUT:MULTI-VIEW]
TypeA（19 ピン）×1
〈アナログ〉
[AUDIOOUT]
RCA ピン・タイプ
[PHONES]
ステレオ・ミニ・タイプ

【その他の端子】
[USB]
B Type（PC と接続してのリモート用）
[RS-232]
D-sub タイプ（9 ピン）

仕様

映像
【映像処理】
4：2：2（Y/Pb/Pr）、8 ビット

【入力映像フォーマット *1 *2】
SDI
[FORMAT 切替スイッチ 720p 設定時]
720/59.94p、720/50p
[FORMAT 切替スイッチ 1080i または 1080p 設定時]
1080/59.94i、1080/50i
1080/59.94p、1080/50p
HDMI
480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、
1080/59.94p、1080/50p、VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）、
WXGA（1280 × 768/60Hz）、SXGA（1280×1024/60Hz）、FWXGA（1366×768/60Hz）、
SXGA+（1400 × 1050/60Hz）、UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz）
※リフレッシュ・レートは各解像度の最大値です。
※VESA DMT Version 1.0 Revision 11 準拠 ※1920×1200/60Hz：Reduced blanking

【出力映像フォーマット *2】
[FORMAT 切替スイッチ720p 設定時]
720/59.94p、720/50p
[FORMAT 切替スイッチ1080i 設定時]
1080/59.94i、1080/50i
[FORMAT 切替スイッチ1080p 設定時]
1080/59.94p、1080/50p

【映像エフェクト】
[切り替え]
カット、ミックス（ディゾルブ /FAM/NAM/ モザイク）、ワイプ（30 種類）
[合成]
ピクチャー・イン・ピクチャー、スプリット、クワッド、DSK（ルミナンス・キー、クロマ・キー）

音声
【音声処理】
[サンプリング・レート ]
24 ビット／ 48kHz

【音声フォーマット】
[SDI ]
リニア PCM、24 ビット、48kHz、2ch
※SMPTE 299M 準拠
[HDMI ]
リニア PCM、24 ビット、48kHz、2ch

【規定入力レベル】
[AUDIOIN ]
-10dBu（最大入力レベル：+8dBu）
[MIC]
-41 ～ -13dBu（最大入力レベル：-1dBu）

【入力インピーダンス】
[AUDIOIN]
15k Ω
[MIC]
10k Ω

【規定出力レベル 】
[AUDIOOUT]
-10dBu（最大出力レベル：+8dBu）
[PHONES]
92mW ＋ 92mW（32 Ω負荷時）

【出力インピーダンス】
[AUDIOOUT ]
1k Ω
[PHONES ]
10 Ω

【オーディオ・エフェクト】
EQ、ディレイ、コンプレッサー、HPF、ゲート、リバーブ、マスタリング・エフェクト

【その他の機能】
メモリー（8 個）、フリーズ（入力映像の静止）、アウトプット・フェード（音声、映像：白または黒）


*1 インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
*2 フレーム・レートは SETUP パラメーターで選択します（59.94 または 50）。
*3 SMPTE 296M、274M 準拠

備考

1式
